風，是我們每天感受卻難以掌握的自然力量。從颱風動態到風力發電、從飛航安全到候鳥遷徙，風場資料在背後扮演關鍵角色。那麼在WebGIS上是否也可以做到如大家常用的Windy網站般動態展示流動的風場？這次我們就從資料的格式，來源以及展示等幾個面向作說明。
本次實作所使用的風場資料，來自美國國家海洋暨大氣總署 (National Oceanic and Atmospheric Administration, NOAA) 所提供的全球預報系統 (Global Forecast System, GFS)。該系統產製的天氣預報模型涵蓋全球尺度，能跨越不同時間與空間提供完整的氣象預報資訊。由於資料具備廣度與國際通用性，因此我們選擇以 NOAA 的全球風場資料作為分析基礎。
▲ 圖1 NOAA提供多種尺度的全球氣象預報資料
NOAA所釋出的資料包含多種高度與時間的氣溫、氣壓、風場、地面反射率等近300種預報資料，檔案大小更是超過150GB。因原始資料中所涵蓋的內容繁多，在資料分析的第一步驟，我們便透過python 的 xarray套件將原始資料內容進行篩選，取出預計使用的風場相關資料儲存為NetCDF格式進行後續的分析作業。
什麼是NetCDF檔案
網路通用資料格式（Network Common Data Form，簡稱 NetCDF)是一種具備「自描述」（self-describing）特性的陣列型資料格式，其核心結構包含標頭與內容。藉由標頭，使用者可快速掌握資料的定義方式，如同書籍的目錄般，說明如資料空間網格大小、時間範圍與各項變數資訊；而內容則如同書籍的內文，完整儲存各變數的數值資料，提供使用者後續分析與應用。也因為它能輕鬆處理像「時間＋空間」這種複雜的多維度資料，因此成為氣象和海洋研究中最受歡迎的標準格式。
▲ 圖2 以NetCDF_explorer網頁瀏覽NetCDF檔案
相較我們常用的GIS資料格式，NetCDF格式在資料紀錄方式有明顯的不同，進而影響兩者的使用方式與適用場景，以下進行一個簡單的比較如下表所示。
| 使用GIS資料格式(如Shapefile) | 使用NetCDF資料 | |
| 資料類型 | 向量 | 網格/陣列 |
| 資料維度 | 以0~2維資料，包含點、線、面 | 支援多維度資料，以網格/陣列形式展示 |
| 展示方式 | 可用常見之GIS軟體(如QGIS, ArcGIS pro)進行展示，或以Python/R 中的地理空間函式庫（如 GDAL、netCDF4）讀取和展示 | |
| 圖層建立方式 | 可透過GIS軟體進行圖層發布進行建立 | 部分套件需要進行資料格式轉換(如轉為PNG+JSON)方能建立為系統可讀取的圖層 |
| 時間維度 | 僅能紀錄於屬性資料中，應用上需客製化或疊加不同時期資料 | 原始資料格式已支援多時間紀錄 |
| 空間精度 | 可精確描述物件位置、邊界或面積大小 | 同網格式資料，精度取決於網格大小 |
| 適用場景 | 具有明確位置之靜態資料 | 大範圍、多時空、多屬性之動態資料 |
解析過程
利用NetCDF的空間特性，每個網格中的風場資料以u(東西向速度分量)與v(南北向速度分量)分別進行記錄，要取得各網格實際的風速風向，則需將向量合併，得到真實的風速風向資訊。但因為NetCDF格式並非人可直接閱讀之內容，我們透過python中的 matplotlib 函式，第一次讓風場資料露出廬山真面目。
▲ 圖3 u(東西向速度分量)與v(南北向速度分量)合併示意圖

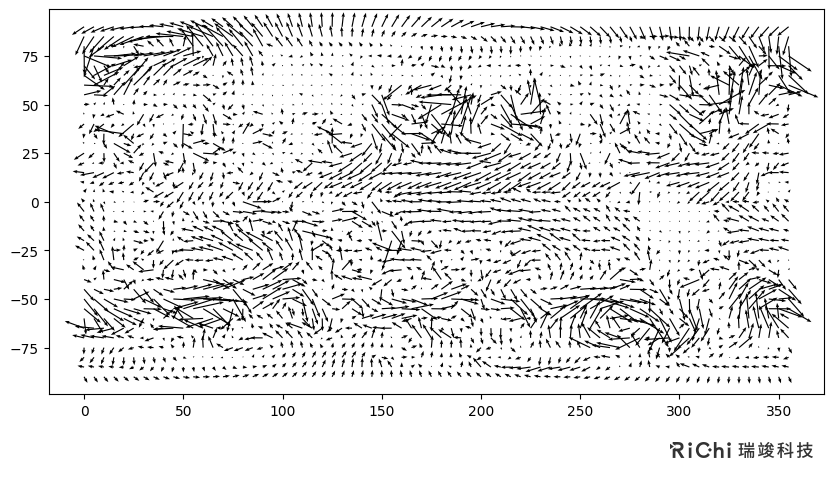

▲ 圖4 展示各網格中風速風向隨時間的變化情形(來源：瑞竣科技)
由於NetCDF格式的風場資料採網格方式進行紀錄，其視覺效果類似橫麥卡托投影成果，在此基礎上，我們嘗試將其套用至WebGIS 圖台中(同樣是橫麥卡托投影)，進行更直觀的空間分析。以下圖災害情資網的風速風向預報為例，瀏覽單一時間點、指定高度的風場資料，箭頭方向代表風向，箭頭長度對應風速大小，即可於圖台中查看各地的風速風向資訊。
可以發現在下圖左側沿海的風速箭頭長度，明顯比內陸更長，代表此時沿海的風速比內陸更大。若再進一步將風速繪製成風速面量圖，即可更清楚觀察各區域間的風速差異。
▲ 圖5 於WebGIS圖台中以箭頭形式展示NetCDF風速風向資料(來源：災害情資網)
從靜態到動態
然而，「風」具有高度的時變性，若僅僅只是以靜態的資料呈現，視覺效果上無法傳遞出他的流動感，也無法展示出多NetCDF資料支援時空的特性。因此我們運用常見的GIS解決方案(包含 ESRI ArcGIS、O’View、Mapbox），看看可否有更好的展示效果。
但在過程中我們發現，測試當下各個GIS解決方案所支援的功能與套件(如webgl-wind、deck.gl-particle)，皆無法直接讀取NetCDF資料進行展示，需要將標頭與內容資訊進行格式轉換，如另存為JSON與PNG檔案，才能順利進行套用。
在JSON中，依照各套件的不同要求，收錄如資料時間、網格長寬、風速向量數值最大最小值等；而各網格的風場的u, v 分量，則參考圖片儲存R,G,B三波段的方式，以PNG圖檔格式進行記錄。
▲ 圖6 從NetCDF格式轉換為JSON+PNG格式進行動態風場展示
以圖檔方式記錄風場資料，也可同時運用到GPU的圖形運算效能，讓全球性、多時間的風場資料順暢的於圖台上進行渲染，還可根據展示需求，即時進行資料內插，提高流體動畫密度，豐富整體視覺效果。
除此之外，經轉換的資料不但可以用於展示動態風場的流動性，更可精簡檔案大小(如單一高度、時間解析度為3小時(3*8*16 多時期)的風場資料以NetCDF格式進行記錄之檔案大小為578MB，轉換為PNG搭配JSON後檔案大小縮小至125MB)，提升展示效能。

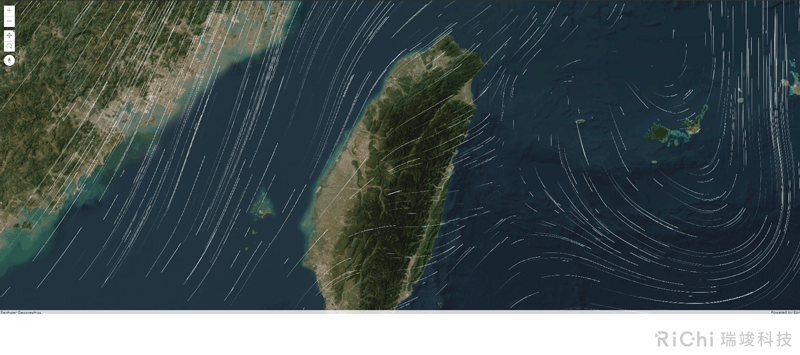

▲ 圖7 以ArcGIS地圖核心搭配deck.gl-particle套件展示動態風場資料(來源：瑞竣科技)
應用成果
▲ 圖8 以O’view FluidModule 展示動態風場資料(來源：風場流力三維動態展示圖台)
風場流力三維動態展示圖台可結合風場、雷達回波、颱風預報路徑等資料相互輔助，更可結合時間軸功能，顯示風場隨時間的變化趨勢，推測未來對台灣的影響程度。
小結
透過本次研究之風場資料展示研究，提供面對多時空風場資料之處理與展示方案，在搭配資料格式的轉換，還可節省資料儲存空間，於相同資源下儲存更多預報資料，充分展現NetCDF支援多時空資料紀錄的優勢。後續應用上，包含如候鳥移動之預報、空氣污染粒子擴散情形等案例，在搭配三維資料一同展示後，可讓使用者更貼切的感受未來變化模式，提升空間資訊應用成效。
|
