WorldView-2為美國Maxar公司所擁有之第三顆高解析度光學衛星,於2009年10月8日成功發射。除了具備最高0.4公尺的高光學解析度與高幾何精度之外,更是全球唯一提供八波段之商用高解析光學遙測衛星,提供Red、Green、Bule、NIR1、Red-Edge、Coastal、Yellow 及NIR2的頻譜資料,可滿足農業、森林、海洋、災害、製圖、工程應用各領域之需求。
| |
| |
| |
| |
衛星資訊
發射日期 | 2009年10月8日 |
---|---|
衛星壽命 | 7年以上 |
軌道形式 | 太陽同步衛星 |
軌道高度 | 770公里 |
軌道傾角 | 98.5度 |
飛行週期 | 100分鐘(繞地球一圈) |
通過台灣時間 | 10:30 a.m |
航帶拍攝寬度 | 16.4公里(nadir) |
單軌連續拍攝面積 | 單幅:96× 110公里 立體像對:48× 110公里 |
重訪頻率 | 1天(優於1公尺解析度) 3.7天(0.4公尺解析度) |
產品解析度 | 全色態: 0.4公尺(nadir) 多光譜: 1.6公尺(nadir) |
幾何精度(CE 90) | 3.5 公尺 (無需控制點狀態) |
輻射解析度 | 11-bits/pixel |
影像波段 |
|
影像類別
WorldView-2衛星所提供之衛星影像,可依其光譜特性加以區分為全色態影像、多光譜影像及全色態銳化影像三大類。
一、全色態影像(Panchromatic)
收集單一波段的光譜資料,擁有較高之空間解析度,可呈現影像之細節資訊。其影像解析度為0.4公尺。
二、多光譜影像(Multi-Spectral)
俗稱彩色影像,擁有較高之光譜解析度。WorldView-2衛星提供八個波段(Red、Green、Blue、NIR1、Coastal Blue、Red-Edge、Yellow、NIR2)之影像。其影像解析度為1.6公尺。

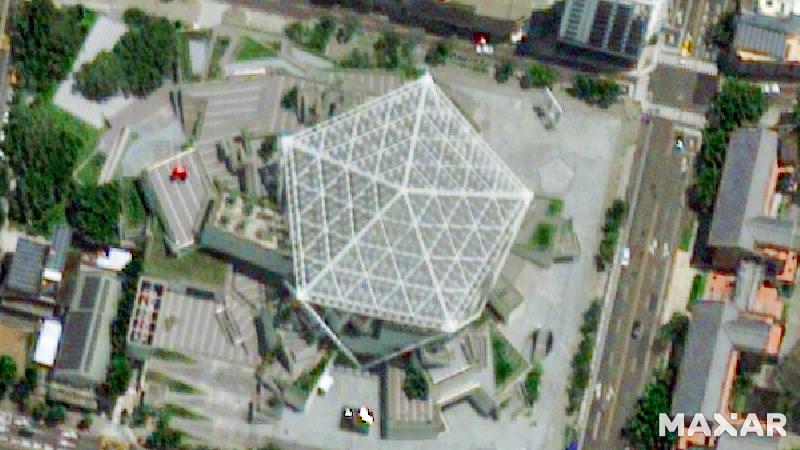

三、全色態銳化影像(Pan-sharpened)
透過全色態影像與多光譜影像的融合,同時保留了高空間解析度與高光譜解析度兩個優點,係將解析度0.4公尺之全色態影像與解析度1.6公尺之多光譜影像融合(Fusion)後,作成解析度為0.4公尺的彩色融合影像。
處理等級
美國Maxar公司的影像產品,皆提供三種影像處理等級,分別是Basic、OrthoReady Standard及Standard 等級。使用者可依據其實際應用需求,進行訂購。
一、Basic處理等級
Basic處理等級之影像為最原始影像處理等級,未經任何地圖投影處理(map projection),僅經過輻射校正(radiometric distortion)及衛星系統(sensor distortion)之校正處理。因此保留最多拍攝資訊,並且此產品亦包含衛星軌道參數,使用者能夠使用此產品進行高精度正射糾正、製圖及進階影像分析。但也因未進行幾何處理,最小訂購單位需以幅計算。
二、Ortho Ready Standard處理等級
將Basic等級影像使用衛星軌道參數及訂購範圍之平均高程進行地圖投影處理後之產品,即為Ortho Ready Standard等級。使用者能依據實際所需範圍彈性訂購此等級影像,但仍須滿足最小訂購單位。亦因使用平均高程進行地圖投影,使用者購買此等級產品後,仍可使用自有控制點(GCPs)與高程(DEM)進行高精度正射糾正處理。
三、Standard處理等級
與Ortho Ready Standard處理等級不同的是,此等級影像採用GTOPO30 DEM進行地圖投影處理,使用者將無法使用自有控制點及高程進行高精度正射糾正處理,適用於無須高空間精度的影像使用者。使用者能依據實際所需範圍彈性訂購此等級影像。(但仍須滿足最小訂購單位)
三種處理等級的比較如下圖:
處理等級 | 輻射校正 | 衛星系統校正 | 幾何校正 | 地圖投影(平面) | 地形校正(高程) |
Basic | O | O | X | X | X |
Ortho-ready Standard | O | O | O | O | 範圍內平均高程面 |
Standard | O | O | O | O | GTOPO30 DEM |
拍攝等級
Maxar公司針對有新影像拍攝需求的客戶提供了三種拍攝任務方案。這些方案提供了不同的任務排程急迫性,讓客戶能在影像取得時限與購買價格之間達到良好的平衡點。各拍攝任務方案的說明如下表所示:
SELECT 標準 | SELECT PLUS 優先 | SINGLE SHOT 保證期間 | |
優先程度 | ★ | ★★ | ★★★ |
拍攝時間 | 經可行性評估後由客戶選擇, 或由Maxar建議 |
經可行性評估後由客戶選擇, 或由Maxar建議 |
接收訂單內14天 |
最大含雲量保證 | 15% | 15% | 不保證 |
說明 | 拍攝成功前可隨時取消拍攝 | 拍攝成功前可隨時取消拍攝 | 原廠會於拍攝前事先通知預定 拍攝時間,客戶可於拍攝 24小時前視天候狀況決定 是否拍攝或順延排程 |
最小採購面積 | 100平方公里 | 100平方公里 | 100平方公里 |
價格 | $ | $$ | $$$$ |
配合衛星 | WorldView-1 WorldView-2 WorldView-3 GeoEye-1 |
WorldView-1 WorldView-2 WorldView-3 GeoEye-1 |
GeoEye-1 |
優勢說明
WorldView-2獨有的高解析度八波段資料,讓遙測專業分析者在資訊分析與應用上如虎添翼!
除了傳統多光譜波段Red、Green、Blue與Near Infrared(NIR)之外,其他新增加的波段各有所長:
波段名稱 | 波段特性描述 |
Coastal Band | Coastal 波段的波譜範圍界於400~450nm之間。適合做為植物判釋與分析的參考,也可透過水生植物的葉綠素和地表滲水率特性來幫助進行水岸測深研究。 |
Yellow Band | Yellow 波段的波譜範圍界於585~625nm之間。適用於各種植被研究應用,也可幫助校正彩色影像品質,使顏色更接近人眼所能看到的感覺。 |
RedEdge | Red Edge 波段的波譜範圍介於705~745nm之間。此波段與植物的生長狀況有直接的關係,因此可以用來判斷植物的健康情況。 |
NIR-2 | NIR-2波段的波譜界於860~1040nm之間。相較於NIR-1而言,此波段受地球大氣干擾所產生的影響較少。適合進行植物或生物質的研究應用。 |
圖1 由NIR2,NIR1與Yellow波段所組成的WorldView-2彩色多光譜影像
