全球數值地形資料

5 Shares

自2000年起，IKONOS衛星即於全球率先蒐集高解析度衛星影像，隨後更加入了跨時代的全球第一顆公分等級QuickBird捷鳥衛星。至2008年時，以0.5公尺解析度帶領全球進入衛星監測時代的GeoEye-1及WorldView衛星群更增進了高解析光學衛星成像的拍攝頻率。

而隨著地形萃取技術的發展，已能透過衛星影像得到高解析度三維數值地形資料，美國Maxar科技的Precision 3D及日本NTTDATA之AW3D，皆可透過Maxar歷史圖資產製全球數值地表模型資料，並且能同時提供空間中三維點雲資料與視覺化建物三維模型。資料產品解析度包含5公尺網格大小的全球地形資料至0.5公尺的區域客製化精細地形模型，結合衛星影像大範圍掃描的特點，更能在短時間內以最少成本獲得大面積的地面高度資訊。

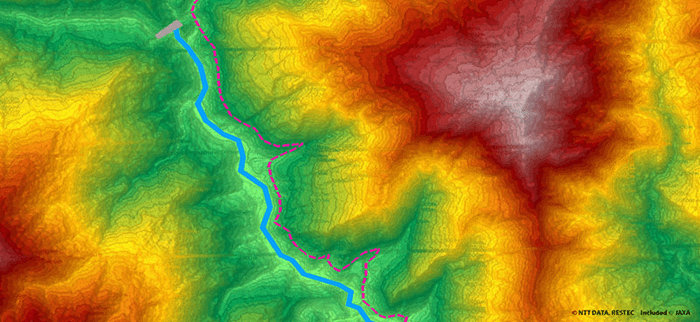

DSM_2

地形萃取

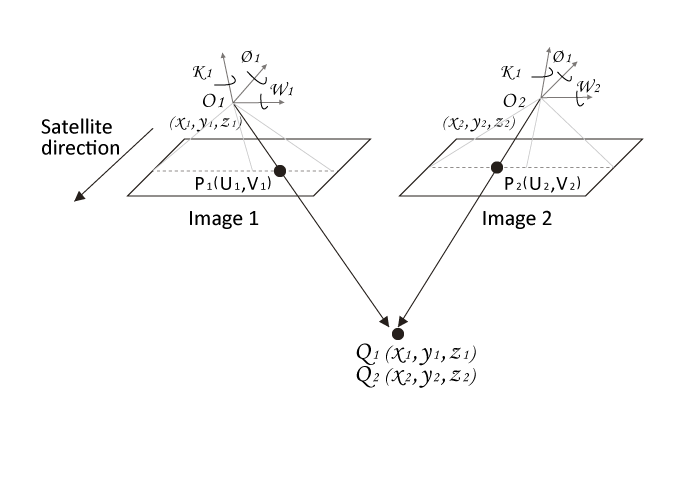

透過影像幾何交會分析技術，得到地上點三維空間的絕對坐標

▲ 立體像對

▲ 影像交會獲得地表高度

▲TOP

產品類別

數值地表模型 (DSM, Digital Surface Model)

為影像原始萃取出的地表高度，保留地面上任何物體，適用於地上物高度偵測與變化監測。

數值高程模型 (DEM, Digital Elevation Model)

為DSM除去地面物 (如: 建物、樹木) 的真實地面模型，呈現原始地面高度，適用於地形變異分析、影像糾正高程參考來源等。

三維建物模型 (3D Model)

透過衛星影像萃取出地表高程資訊，製作成為三維建物模型，建物立面採用衛星影像呈現真實地景。
NTTDATA方案：以向量為基礎，可做屬性查詢及其他加值分析，3D建物邊角呈現較為銳利。
Maxar方案：以網格為基礎，3D建物展示速度更為流暢。

正射影像 (Ortho Imagery)

將衛星影像進行幾何校正後可得，使地物不會產生畸變。
NTTDATA方案：以AW3D DSM資料輔助單一影像進行正射糾正，於地形起伏較大處之影像較不易產生變形扭曲狀況。
Maxar方案：以Precision 3D DSM資料，搭配多張不同視角之Maxar旗下衛星影像所產製之正射成果，為真正射影像(Ture Ortho)，以完全垂直之視角檢視地表畫面。

	三維建物模型 3D Model	數值地表模型 DSM	數值高程模型 DEM	正射影像 Ortho Imagery
NTTDATA產品-AW3D
解析度	0.5m	0.5m / 1m / 2m / 5m	0.5m / 1m / 2m / 5m	0.3m / 0.4m / 0.5m / 0.6m / 2.5m
精度	水平誤差 2m RMSE 垂直誤差 1 – 2m RMSE	絶對精度(有GCP) 1m RMSE / 1.5m CE90 / 1.5m LE90 絶對精度(無GCP) 2m RMSE / 3m CE90 / 3m LE90 相對精度 1m RMSE / 1.5m CE90 / 1.5m LE90	絶對精度(有GCP) 1m RMSE / 1.5m CE90 / 1.5m LE90 絶對精度(無GCP) 2m RMSE / 3m CE90 / 3m LE90 相對精度 1m RMSE / 1.5m CE90 / 1.5m LE90	絶對精度(有GCP) 1m RMSE / 1.5m CE90 絶對精度(無GCP) 3m RMSE / 5m CE90
產品格式	3D Collada(.DAE)+KML i3s(.SPK)	GeoTIFF	GeoTIFF	GeoTIFF
Maxar產品-Precision 3D
解析度	0.5m	0.5m	0.5m	0.5m
精度	絶對精度 3m SE90 / 3m CE90 / 3m LE90 相對精度 1m SE90 / 1m CE90 / 1m LE90	絶對精度 3m CE90 / 3m LE90 相對精度 1m CE90 / 1m LE90	絶對精度 3m CE90 / 3m LE90 相對精度 1m CE90 / 1m LE90	絶對精度 3m CE90 / 3m LE90 相對精度 1m CE90 / 1m LE90
產品格式	3D Collada(.DAE) i3s(.SPK) 3D Tiles 需額外申請	GeoTIFF	GeoTIFF	GeoTIFF
