worldview-3衛星

WorldView-3為美國Maxar公司擁有之第四代高解析度光學衛星,已於2014年8月中發射,其拍攝之影像解析度最高可達0.3公尺,為目前市面上解析度最高的商業光學衛星。除承襲WorldView-2的高光學解析度與高幾何精度之外,並因能於更短的時間內獲取影像資料,也讓拍攝面積更為廣泛。其拍攝影像延續WorldView-2提供之8波段光譜資訊外,並新增了額外的20個特殊波段,包括8個短波長紅外光波段(SWIR, short-wave infrared),更有利於特殊地物的分類與偵測。此外,亦提供了12個分布於可見光至不可見光的CAVIS-ACI波段,有利於雲霧偵測、影像修復及求得更正確的地物反射率,得到更加美觀的影像。



衛星資訊

|

影像類別

|

處理等級

|

拍攝等級

|

優勢說明


衛星資訊

發射日期 2014年8月13日
衛星壽命 7年以上
軌道形式 太陽同步衛星
軌道高度 617公里
飛行週期 97分鐘(繞地球一圈)
通過台灣時間 10:30 am
航帶拍攝寬度 13.1公里(nadir)
單軌連續拍攝面積 單幅:66.5 × 112公里
立體像對:26.6 × 112公里
重訪頻率 1天(優於1公尺解析度)
4.5天(0.3公尺解析度)
產品解析度 全色態:0.3公尺(Nadir)
多光譜:1.2公尺(Nadir)
幾何精度(CE 90) 3.5 公尺 (無需控制點狀態)
輻射解析度 全色態&多光譜:11-bits/pixel
SWIR:14-bits/pixel
影像波段
  • 全色態
  • 多光譜(Red、Green、Blue、NIR1、Coastal Blue、Red-Edge、Yellow、NIR2)八波段
  • 8個SWIR 波段:1195 nm – 2365 nm
  • 12個CAVIS ACI 波段(desert clouds、aerosol-1、aerosol-2、aerosol- 3、green、water-1、water- 2、water-3、NDVI-SWIR、cirrus、snow):405 nm – 2245 nm

▲TOP

影像類別

WorldView-3衛星所提供之影像,可依光譜特性加以區分為全色態影像、多光譜影像及全色態銳化影像三大類。

一、全色態影像(Panchromatic)

收集單一波段的光譜資料,擁有較高之空間解析度,可呈現影像之細節資訊。其影像解析度為0.3公尺。



二、多光譜影像(Multi-Spectral)

俗稱彩色影像,擁有較高之光譜解析度。WorldView-3衛星提供了八個波段(Red、Green、Blue、NIR1、Coastal Blue、Red-Edge、Yellow、NIR2)且影像解析度為1.2公尺之影像外,亦能提供八個短波紅外線波段(SWIR)波段。



三、全色態銳化影像(Pan-sharpened)

透過全色態影像與多光譜影像的融合,同時保留了高空間解析度與高光譜解析度兩個優點,係將解析度0.3公尺之全色態影像與解析度1.2公尺之多光譜影像融合(Fusion)後,作成解析度為0.3公尺的彩色融合影像。

▲TOP

處理等級

美國Maxar公司的影像產品,皆提供三種影像處理等級,分別是Basic、OrthoReady Standard及Standard 等級。使用者可依據其實際應用需求,進行訂購。

一、Basic處理等級

Basic處理等級之影像為最原始影像處理等級,未經任何地圖投影處理(map projection),僅經過輻射校正(radiometric distortion)及衛星系統(sensor distortion)之校正處理。因此保留最多拍攝資訊,並且此產品亦包含衛星軌道參數,使用者能夠使用此產品進行高精度正射糾正、製圖及進階影像分析。但也因未進行幾何處理,最小訂購單位需以幅計算。

二、Ortho Ready Standard處理等級

將Basic等級影像使用衛星軌道參數及訂購範圍之平均高程進行地圖投影處理後之產品,即為Ortho Ready Standard等級。使用者能依據實際所需範圍彈性訂購此等級影像,但仍須滿足最小訂購單位。亦因使用平均高程進行地圖投影,使用者購買此等級產品後,仍可使用自有控制點(GCPs)與高程(DEM)進行高精度正射糾正處理。

三、Standard處理等級<

與Ortho Ready Standard處理等級不同的是,此等級影像採用GTOPO30 DEM進行地圖投影處理,使用者將無法使用自有控制點及高程進行高精度正射糾正處理,適用於無須高空間精度的影像使用者。使用者能依據實際所需範圍彈性訂購此等級影像。(但仍須滿足最小訂購單位)

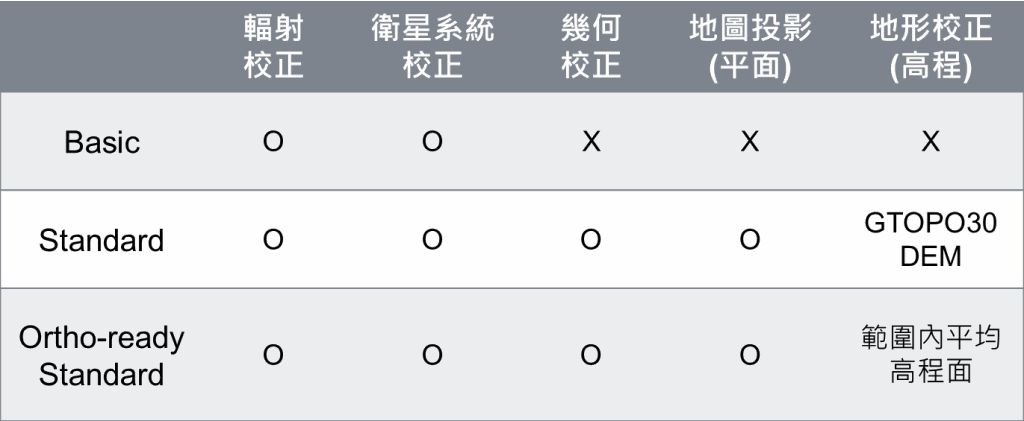

三種處理等級的比較如下圖:

處理等級 輻射校正 衛星系統校正 幾何校正 地圖投影(平面) 地形校正(高程)
Basic O O X X X
Ortho-ready Standard O O O O 範圍內平均高程面
Standard O O O O GTOPO30 DEM

▲TOP

拍攝等級

Maxar公司針對有新影像拍攝需求的客戶提供了三種拍攝任務方案。這些方案提供了不同的任務排程急迫性,讓客戶能在影像取得時限與購買價格之間達到良好的平衡點。各拍攝任務方案的說明如下表所示:

SELECT 標準 SELECT PLUS 優先 SINGLE SHOT 保證期間
優先程度 ★★ ★★★
拍攝時間 經可行性評估後由客戶選擇,
或由Maxar建議
經可行性評估後由客戶選擇,
或由Maxar建議
接收訂單內14天
最大含雲量保證 15% 15% 不保證
說明 拍攝成功前可隨時取消拍攝 拍攝成功前可隨時取消拍攝 原廠會於拍攝前事先通知預定
拍攝時間,客戶可於拍攝
24小時前視天候狀況決定
是否拍攝或順延排程
最小採購面積 100平方公里 100平方公里 100平方公里
價格 $ $$ $$$$
配合衛星 WorldView-1
WorldView-2
WorldView-3
GeoEye-1
WorldView-1
WorldView-2
WorldView-3
GeoEye-1
GeoEye-1

▲TOP

優勢說明


新增優勢Enhancements:

1. 新增8個SWIR波段

2. 提供12個分布於可見波段及短熱紅外波段中的大氣校正波段

3. 影像下載速率提升50%

4. 解析度提高20%,相同的像幅內增加20%的像素

5. 太空載具系統效能的提升

WorldView-3提供更廣泛的影像光譜分布


新增的特殊波段更拓展了影像的用途,如:變遷偵測、更準確的地物分析、災害評估、礦產業、地質調查等。


Maxar提供特殊去霾處理技術(Atmospheric Compensation, AComp) ,有助於去除大氣中的霾氣(Haze)、大氣溶膠…等,使畫面更為清晰,提升影像的實用性。

image05-3

▲TOP

瑞竣科技為美國Maxar公司台灣地區唯一商業代理。
更多WorldView-3衛星影像相關訊息,歡迎電洽本公司(02)8228-0790分機111 了解更多資訊。
